Descripción
Descripción: :
La trampa contiene un mecanismo de balde invertido el cual responde a la diferencia de densidad entre vapor y condensado. La accion de descarga es ciclica. Condensado es descargado cerca de la temperatura de vapor. Aplicada en estaciones de goteo principal de vapor, equipos de lavanderia, secadores industriales y tanques de almacenamiento.
Características:
Medidas : 1/2″ y 3/4″ rosca NPT
Máxima presión operativa : 125 psi / 180 psi ( determinado por orificio seleccionado )
Máxima temperatura operativa : 450ºF ( 232ºC ) en todas las presiones operativas
Máxima presión admitida : 250 psi hasta 450ºF ( 17 bar hasta 232ºC )
Máxima temperatura admitida : 450ºF a 0-250 psi ( 232ºC a 0-17 bar )

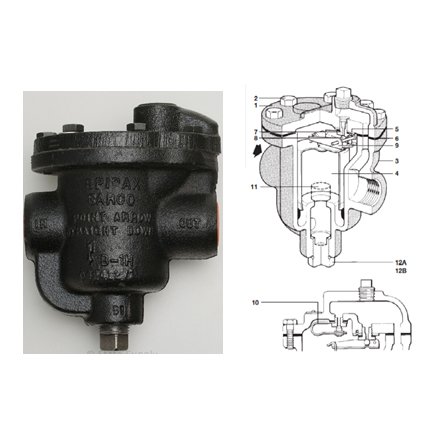

| Materiales : | |||
| 1 Tapa : Hierro fundido | |||
| 2 Tornillos de tapa : Acero | |||
| 3 Cuerpo : Hierro fundido | |||
| 4 Balde de acero inoxidable | |||
| 5 Placa de guia de valvula ( Soporte de asiento ) | |||
| 6 Junta de tapa : Grafito | |||
| 7 Asiento de valvula : Acero inoxidable endurecido | |||
| 8 Cabeza de valvula ( bola ) : Acero inoxidable endurecido | |||
| 9 Palanca de valvula ( brazo de balde ) : Acero inoxidable | |||
| 10 Eliminador de aire ( opcional ) : Acero inoxidable | |||
| 11 Malla de filtro ( opcional ) : Acero inoxidable, mesh 20 | |||
| 12A Tapa de filtro : Bronce / Acero | |||
| 12B Rosca en standard | |||
